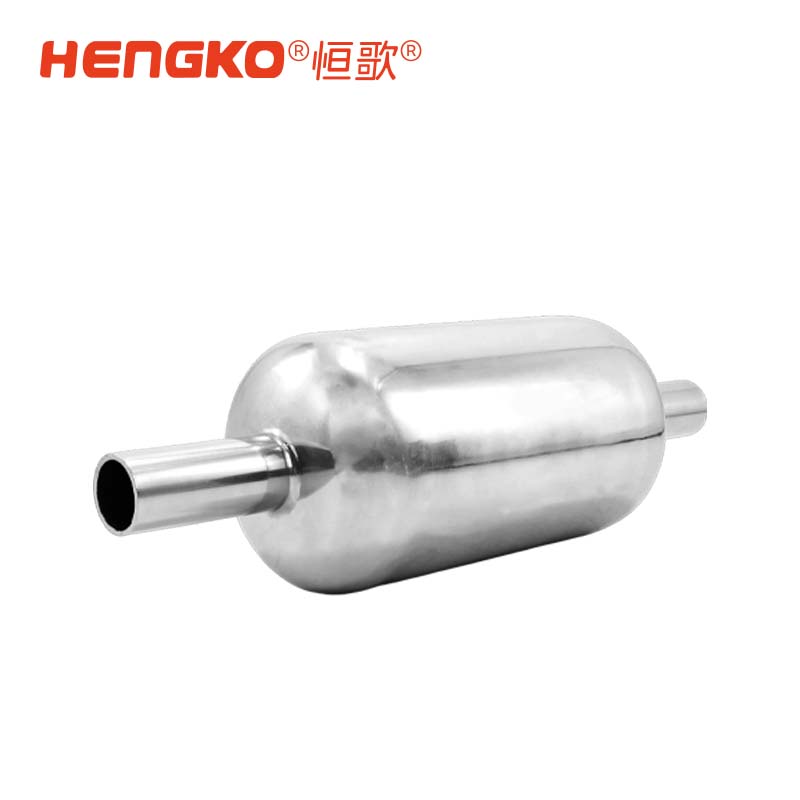

在半導體制造領域，高純氣體的潔凈度直接決定著晶圓加工、芯片生產等關鍵工藝的質量與穩定性。恒歌半導體氣體過濾器(Semiconductor Gas Filter)作為專為該領域量身打造的高精度過濾設備，憑借卓越的技術性能，高效去除氮?dú)?、氬氣、氫氣、氧氣等高純氣體中的顆粒物、微量水分、氧氣、VOCs 及金屬雜質，為光刻、蝕刻、沉積等核心半導體工藝筑牢潔凈防線，助力半導體企業實現高品質生產。

一、定義與用途

? 定義

恒歌半導體氣體過濾器創新性采用燒結金屬膜、PTFE 膜或高性能陶瓷濾材，通過物理攔截與化學吸附雙重作用，精準去除氣體中的亞微米級顆粒(最小可至 0.003μm)、微量水分(含量低于 1 ppb)、氧氣(含量低于 1 ppb)及各類痕量污染物，確保輸出氣體純度穩定達到 99.9999%(6N)及以上標準。設備主體選用優質 316L 不銹鋼或經過精密電拋光處理的特殊材質，具備出色的耐高溫、耐高壓性能，同時可適應無菌生產環境，完全契合半導體行業嚴苛的工藝要求。

主要用途

顆粒精準去除：高效捕集氣體中的亞微米顆粒，從源頭避免因顆粒污染導致的晶圓缺陷，保障晶圓加工的良品率。

氣體深度純化：深度去除氣體中的水分、氧氣、VOCs 等有害雜質，維持工藝環境的穩定性，確保半導體制造各環節工藝參數精準可控。

核心設備保護：為氣體輸送系統及各類半導體工藝設備提供可靠保護，減少雜質對設備內部精密部件的磨損與腐蝕，延長設備使用壽命，降低企業運維成本。

多領域適配應用：除核心的半導體制造領域(涵蓋晶圓加工、芯片生產全流程)外，還廣泛適用于光伏產業、微電子制造等對氣體純度有高要求的領域，展現出極強的應用適配性。

二、結構組成

恒歌半導體氣體過濾器采用模塊化設計，結構布局科學合理，核心組成部分協同運作，保障過濾性能穩定可靠。其主要結構包括：

高強度殼體：采用 316L 不銹鋼一體成型工藝打造，經過嚴格的電拋光處理，表面粗糙度極低，有效避免雜質吸附與殘留，同時具備優異的抗壓、耐腐蝕性能，為內部過濾組件提供堅實保護。

高效過濾濾芯：作為過濾器的核心部件，恒歌精選高性能燒結金屬膜、PTFE 膜或陶瓷濾材制成濾芯，濾材孔隙分布均勻，過濾精度穩定，可根據不同過濾需求靈活配置，實現對不同類型雜質的精準去除。

精密連接組件：配備高品質 VCR 接頭，連接緊密且密封性極強，有效防止氣體泄漏，保障氣體輸送過程中的純度，同時便于安裝與后期維護更換。

壓差監測裝置：內置高精度壓差傳感器，實時監測過濾器進出口壓差變化，及時反饋濾芯堵塞情況，為用戶判斷濾芯更換時機提供準確依據，確保設備持續穩定運行。

三、主要類型

基于不同的過濾需求與應用場景，恒歌半導體氣體過濾器形成了豐富的產品系列，主要包括以下類型：

顆粒專用過濾器：專注于氣體中顆粒物的去除，采用高精度濾材，針對亞微米級顆粒具有極高的捕集效率，適用于對顆粒污染敏感的光刻、晶圓清洗等工藝環節。

氣體純化過濾器：以去除氣體中的水分、氧氣、VOCs 等微量雜質為核心功能，集成高效化學吸附材料，實現對氣體的深度純化，滿足蝕刻、沉積等工藝對氣體純度的嚴苛要求。

高溫高壓專用過濾器：采用特殊耐高溫、耐高壓材質與結構設計，可在高溫(最高適應溫度根據型號可達 400℃左右)、高壓(最高耐壓可達 10MPa 以上)工況下穩定運行，適用于半導體制造中的高溫工藝環節。

定制化過濾器：根據客戶特定的生產工藝、氣體類型、純度要求等個性化需求，提供定制化的過濾解決方案，包括特殊材質選擇、結構設計、性能參數優化等，全方位滿足客戶的差異化需求。

四、恒歌半導體氣體過濾器 vs 其他過濾器

五、典型應用場景

1. 半導體晶圓加工環節

在晶圓光刻、蝕刻、清洗等關鍵加工工序中，需使用高純度氮?dú)?、氬氣等保護氣體與工藝氣體。恒歌半導體氣體過濾器安裝于氣體輸送管道前端，有效去除氣體中的顆粒物、水分等雜質，避免雜質附著在晶圓表面或進入工藝腔體，防止晶圓出現劃痕、缺陷等問題，保障晶圓加工精度與質量。

2. 芯片制造 CVD/PVD 工藝

化學氣相沉積(CVD)與物理氣相沉積(PVD)是芯片制造中形成薄膜的核心工藝，對氣體純度要求極為嚴苛。恒歌半導體氣體過濾器可深度去除工藝氣體中的氧氣、VOCs 等雜質，防止雜質影響薄膜的成分、結構與性能，確保沉積薄膜的均勻性、致密性與穩定性，提升芯片的電氣性能與可靠性。

3. 光伏電池生產

在光伏電池(如晶硅電池、薄膜電池)生產過程中，需要使用高純度氫氣、氮?dú)獾葰怏w進行退火、鍍膜等工藝。恒歌半導體氣體過濾器能夠精準去除氣體中的水分、顆粒物等雜質，避免雜質對光伏電池的轉換效率、壽命等關鍵性能指標產生負面影響，助力光伏企業生產高效優質的光伏產品。

4. 微電子器件制造

微電子器件(如傳感器、微型處理器)的制造工藝復雜，對生產環境與氣體純度要求嚴格。恒歌半導體氣體過濾器可為微電子器件制造過程中的氣體供應提供潔凈保障，去除各類痕量污染物，確保微電子器件的性能穩定、可靠性高，滿足微電子行業不斷發展的技術需求。

六、選型建議

為確保恒歌半導體氣體過濾器能夠完美匹配實際生產需求，發揮最佳過濾效果，在選型時需綜合考慮以下關鍵因素：

明確氣體類型：根據待過濾氣體的種類(如氮?dú)?、氬氣、氫氣、氧氣?，選擇與氣體特性相適配的過濾器材質與濾芯類型，避免因氣體與材質發生化學反應影響過濾性能或?qū)е略O(shè)備損壞。

確定過濾精度要求：依據具體工藝對氣體中顆粒物、水分、氧氣等雜質的最高允許含量，明確所需的過濾精度，選擇對應的過濾器型號，確保處理后氣體純度滿足工藝標準。

考慮工況條件：充分評估過濾器的工作溫度、工作壓力等工況條件，選擇能夠在相應工況下穩定運行的產品，避免因工況超出設備耐受范圍導致設備故障或性能下降。

結合應用場景：根據過濾器的安裝位置(如氣體輸送管道、設備入口 POU 等)、安裝方式(水平安裝、垂直安裝)以及是否需要前置預濾器等應用場景需求，選擇結構與安裝方式適配的過濾器，確保安裝便捷且不影響整體生產流程。

參考流量需求：根據實際生產中氣體的流量需求，選擇合適處理流量的過濾器，避免因過濾器處理能力不足導致氣體供應不足，或處理能力過剩造成資源浪費。

七、安裝與維護建議

1、安裝要點

安裝位置選擇：建議將恒歌半導體氣體過濾器安裝在氣體輸送管道靠近工藝設備的位置，如設備入口(機臺 POU)處，可最大程度減少氣體在輸送過程中受到二次污染的風險;支持水平安裝與垂直安裝兩種方式，安裝時需確保過濾器殼體無傾斜，保證氣體平穩流通。

注意氣流方向：嚴格按照過濾器殼體上標注的氣流方向進行安裝，確保氣體從過濾器的入口進入，經過濾芯過濾后從出口流出，避免因氣流方向錯誤導致過濾效率大幅下降甚至損壞濾芯。

前置保護措施：對于氣體中雜質含量較高的工況，建議在恒歌半導體氣體過濾器前端加裝粗濾器(如 0.1μm 精度的預濾器)，先對氣體進行初步過濾，減少主過濾器濾芯的負荷，延長主濾芯的使用壽命。

確保氣密性：安裝過程中，需仔細檢查 VCR 接頭的密封情況，確保接頭連接緊密，可采用氦質譜檢漏等方式檢測氣密性，防止氣體泄漏影響氣體純度或造成安全隱患。

2、維護建議

定期檢查濾芯狀態：建議每 3~6 個月對過濾器濾芯進行一次檢查，通過壓差監測裝置觀察過濾器進出口壓差變化，當壓差超過 0.1 MPa 時，表明濾芯已出現較嚴重堵塞，需及時更換濾芯;對于燒結金屬濾芯，可在專業人員指導下進行清洗后重復使用，而 PTFE 膜濾芯與化學吸附濾芯因過濾特性限制，多為一次性使用，堵塞后需直接更換。

定期檢測出氣純度：定期對過濾器的出氣純度進行檢測，重點監測氣體中的顆粒物含量(需低于 0.003μm)、水分含量(需低于 1 ppb)等關鍵指標，確保出氣純度符合工藝要求，若檢測發現純度不達標，需及時排查原因并采取相應措施(如更換濾芯、檢查氣密性等)。

濾芯更換周期：濾芯的更換周期通常為 6~36 個月，具體更換時間需根據氣體純度、氣體流量、雜質含量等實際使用情況靈活調整，對于雜質含量高、使用頻率高的工況，應適當縮短更換周期。

潔凈操作要求：過濾器的安裝、維護與濾芯更換等操作必須在潔凈室(ISO 5 級或更高潔凈等級)內進行，操作人員需穿戴潔凈服、潔凈手套等防護裝備，避免外界雜質對過濾器或氣體造成二次污染。

3、儲存建議

未使用的恒歌半導體氣體過濾器濾芯應存放在無塵、干燥、無菌的環境中，避免陽光直射、高溫、高濕或有腐蝕性氣體的環境，防止濾芯材質老化、受潮或被污染。

儲存過程中，需將濾芯放置在專用的包裝容器內，避免濾芯受到碰撞、擠壓等機械損傷，確保濾芯在使用前保持良好的性能狀態。

恒歌半導體氣體過濾器憑借超高過濾精度、超低雜質釋放、優異的耐腐蝕性能，以及針對半導體制造工藝的專業設計，成為保障高純氣體潔凈度的核心設備。無論是在半導體晶圓加工、芯片生產，還是光伏、微電子等領域，恒歌半導體氣體過濾器都能精準滿足不同工藝對氣體純度的嚴苛要求，為企業提升產品質量、降低生產成本、提高生產效率提供有力支持。

與普通排氣過濾器、常規除塵過濾器相比，恒歌半導體氣體過濾器在過濾精度、氣體純度要求、雜質去除范圍等方面均展現出顯著優勢，是高科技制造領域中不可或缺的關鍵設備。在實際選型與使用過程中，用戶可根據自身的氣體類型、工藝要求、工況條件等因素，選擇適配的恒歌半導體氣體過濾器產品，并嚴格按照安裝與維護規范進行操作，以確保設備長期穩定運行，持續為生產工藝提供潔凈的高純氣體。
